SPI

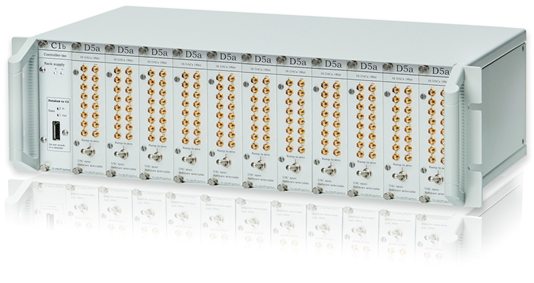

SPI는 전류 및 전압 모듈을 갖춘 모듈형 시스템을 제공합니다. SPI 메인프레임은 신호, 전원, 그리고 접지를 절연 및 필터링된 유닛을 통해 SPI 랙에 연결하는 고급 설계를 적용하여 최상의 저잡음 성능을 구현합니다. 이 유닛은 자이레이터(gyrator) 필터가 적용된 전원 공급 장치, C1b 컨트롤러 모듈, 그리고 C2 SPI 절연 박스(Isolator box)로 구성됩니다.
PC에서 전달된 신호는 C2 절연 박스에 연결되며, 이 박스는 전력선에서 발생하는 간섭을 차단하기 위해 갈바닉 절연(galvanic isolation) 처리되어 있습니다. 또한, 자이레이터 필터가 적용된 전원 공급 장치는 추가적인 접지 루프(ground loop)의 발생을 방지하여 더욱 안정적인 신호 환경을 제공합니다.
SPI C1b 컨트롤 모듈은 랙당 최대 11개의 DC 전류 또는 DC 전압 소스 모듈을 제어하도록 설계되었습니다.
이 모듈은 C2b에서 데이터 신호를 수신한 후 백플레인을 통해 이를 분배합니다.
• C1b 컨트롤 모듈은 모든 채널에 신호를 분배하는 역할을 수행합니다.
• C2 절연 박스(Isolator box)는 시스템을 전력선으로부터 절연하여 간섭을 차단합니다.
• 자이레이터(Gyrator) 회로는 약 50Hz의 간섭과 접지 루프(Ground loop)를 방지합니다.
D5a는 전압 바이어스(voltage biasing)가 필요한 양자 컴퓨팅 응용 분야를 위해 특별히 설계된 DC 소스로, 양자 프로세서의 높은 요구 사항을 충족하는 최적의 솔루션입니다.
이 모듈은 16개 채널의 출력 범위를 ±4V, ±2V, +4V 중에서 소프트웨어로 선택할 수 있으며, 모든 범위에서 18비트 DAC 해상도를 유지합니다.
이를 통해 사용자는 최적의 출력 범위를 선택할 수 있습니다.
출력부는 550Ω의 출력 임피던스를 가지며, ±7.3mA의 최대 전류 한계(compliance current limit)를 제공합니다.
또한, SPI 메인프레임과 함께 사용하도록 설계되어 초고안정성과 초저잡음 성능을 극대화했습니다.
갈바닉 절연된(Galvanically-isolated) 제어 인터페이스와 절연된 전원 공급 장치를 통해 접지 루프(ground loop)를 방지하고, 50Hz와 같은 외부 간섭을 최소화합니다.
D5a DC 전압 소스는 C1b 모듈을 통해 제어되며, C1b는 USB 링크를 통해 호스트 PC에 연결되고, Python 및 QCoDeS 드라이버를 사용하여 구성할 수 있습니다.
S4g는 전류 바이어스(Current Biasing)가 필요한 양자 컴퓨팅 응용 분야를 위해 특별히 설계된 DC 소스로, 양자 프로세서의 높은 요구 사항을 충족하는 최적의 솔루션입니다.
이 모듈은 4개 채널의 출력 범위를 ±50mA, ±25mA, +50mA 중에서 소프트웨어로 선택할 수 있으며, 모든 범위에서 18비트 DAC 해상도를 유지합니다.
이를 통해 사용자는 해상도를 포기하지 않고 최적의 출력 범위를 선택할 수 있습니다.
또한, SPI 메인프레임과 함께 사용하도록 설계되어 초고안정성과 초저잡음 성능을 극대화했습니다.
갈바닉 절연(Galvanically-isolated)된 제어 인터페이스와 절연된 전원 공급 장치를 통해 접지 루프(Ground loop)를 방지하고, 50Hz와 같은 외부 간섭을 최소화합니다.
S4g DC 전류 소스는 C1b 모듈을 통해 제어되며, C1b는 USB 링크를 통해 호스트 PC에 연결되고, Python 및 QCoDeS 드라이버를 사용하여 구성할 수 있습니다.
운영 중에는 전면 패널의 고임피던스 전압 모니터 출력(High-Impedance Voltage Monitor Outputs)을 사용하여 출력을 모니터링할 수 있으며, DAC 전압은 버퍼를 거쳐 안정적으로 전달됩니다.
각 전류 출력에는 상태 LED가 장착되어 있으며, 출력 신호가 ±3.5V의 부하 전압 출력 제한(Load Voltage Compliance Limit)에 도달하면 LED가 점등됩니다.
